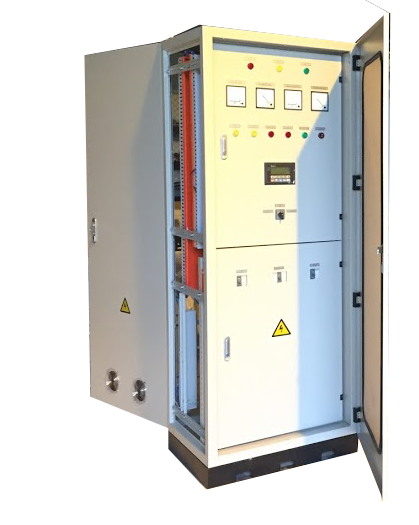

TỦ NẠP ẮCQUY VÀ CẤP NGUỒN DC

Model ADQ

Tổng quan

Tủ nạp ắc quy và cấp nguồn DC model ADQ được Công ty CP Cơ điện tử ASO thiết kế và phát triển theo công nghệ Thyristor. Linh kiện và thiết bị chính có xuất xứ từ các hãng thuộc các nước G7, thiết bị bán dẫn chỉnh lưu được sử dụng của hãng Semikron - Đức. Sản phẩm tủ nạp ắcquy ADQ đã được nhiều khách hàng sử dụng trong các dự án công trình công nghiệp, trạm biến áp, trạm phân phối điện, nhà máy điện và các trạm viễn thông.

Đầu vào:
220/230/240 VAC 3 phase
380/400/415 VAC 3 phase
Đầu ra:
10 – 100 A 110 VDC
10 – 150 A 220 VDC

Phạm vi ứng dụng

Tủ nạp sử dụng phù hợp với các loại ắc quy axít chì (điện cực chì), ắc quy Niken (điện cực Niken), ắc quy kiềm (điện cực Natri).
Tủ nạp và cấp nguồn ADQ được chế tạo ứng dụng phù hợp cho hệ thống cấp nguồn DC tại trạm phân phối điện, nhà máy phát điện, nhà máy sản xuất công nghiệp và trạm viễn thông.

Chức năng kỹ thuật

Chức năng cấp nguồn DC: Khi có điện lưới, mạch chỉnh lưu cầu ba pha Thyristor tự động nạp ắcquy và đồng thời cấp nguồn DC cho các phụ tải một chiều. Khi mất điện lưới, nguồn một chiều từ tổ ắc quy tự động cấp ra thanh cái DC thông qua các mạch điều chỉnh áp dùng Điốt.
Chức năng phân phối nguồn DC: Tủ được thiết kế tích hợp các lộ phân phối nguồn DC ra các phụ tải một chiều, số lượng các lộ và dòng điện cấp cho mỗi lộ tùy thuộc vào yêu cầu của khách hàng.
Chức năng tự động nạp ắc quy: Sản phẩm được thiết kế có 3 chế độ nạp ắc quy:
- Nạp hình thành – sử dụng nạp nhanh khi mới đưa ắc quy vào sử dụng.
- Nạp bổ sung – sử dụng nạp thả nổi trong quá trình sử dụng.
- Nạp bảo dưỡng – chế độ này được định kỳ kích hoạt. Hệ thống sẽ tự động điều khiển quá trình phóng/nạp cho ắc quy thông qua bộ điện trở xả trong tủ. Chức năng nạp bảo dưỡng giúp tăng tuổi thọ cho ắc quy khi hệ thống ắc quy thường xuyên làm việc ở điều kiện ít được phóng/nạp.

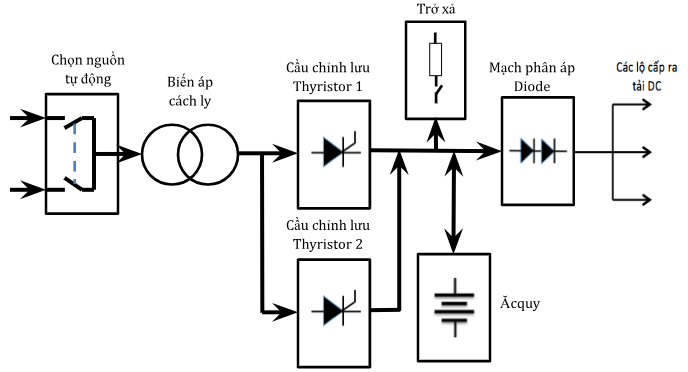

Sơ đồ tủ nạp và cấp nguồn DC: Có 02 nguồn cấp và 01 bộ chỉnh lưu Thyristor dự phòng.
