HỆ THỐNG KÍCH TỪ MÁY PHÁT

• Chế độ điều khiển: Cho phép lựa chọn điều khiển Local (tại màn hình HMI) hoặc Remote (từ phòng điều khiển trung tâm).
• Chế độ vận hành: Có thể hoạt động ở hai chế độ: Auto và Manual.
• Chức năng điều khiển: Ổn định điện áp máy phát (Ug), hệ số công suất (PF), công suất phản kháng (MVar), và dòng điện kích từ (If).

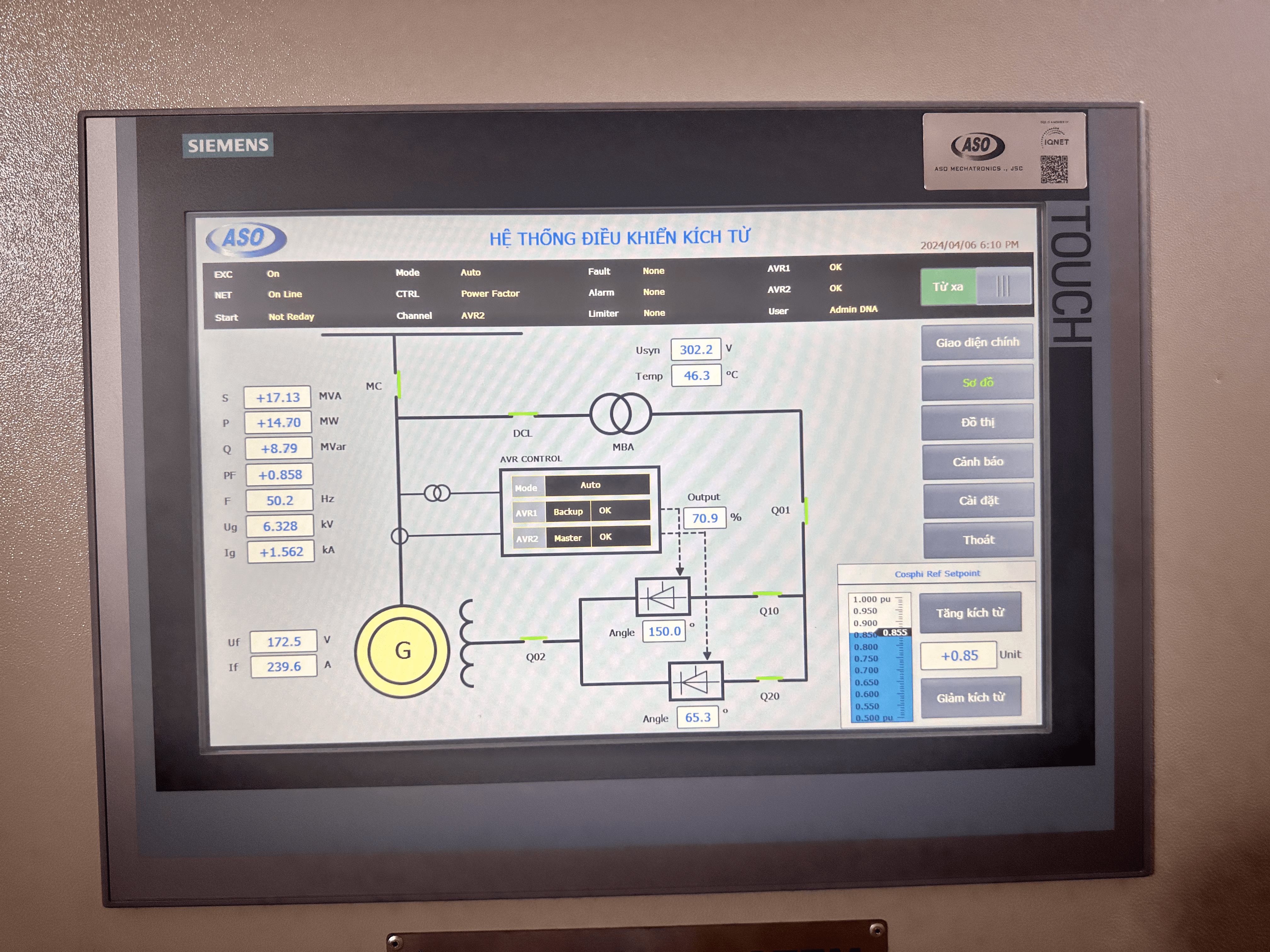

• Chức năng giám sát: Cài đặt và giám sát các tham số qua màn hình HMI 15 inch với giao diện thân thiện.
• Chức năng giới hạn và bảo vệ: Hạn chế kích từ tối đa và tối thiểu để đảm bảo an toàn, gồm các giới hạn:
  • Giới hạn dòng kích từ đối đa Ifmax
  • Giới hạn dòng kích từ tối thiểu Ifmin
  • Giới hạn V/Hz
  • Giới hạn P/Q
  • Giới hạn điện áp máy phát Ugmax
  • Giới hạn AVR setpoint max
  • Giới hạn AVR setpoint min
• Chức năng khử kích từ: Tự động khử kích từ khi có sự cố hoặc vượt mức điện áp rotor nhằm giảm thiểu hư hỏng, kích hoạt dựa trên tín hiệu từ các thiết bị ngoại vi hoặc mệnh lệnh dừng.
• Chức năng truyền thông: Hỗ trợ Modbus TCP/IP, Modbus RTU, và có thể điều chỉnh theo nhu cầu.
• Chức năng dự phòng: Tùy chọn dự phòng cho các bộ phận như AVR, module điều khiển, đo lường, khử kích thích, và nguồn. Quá trình chuyển đổi giữa chức năng dự phòng diễn ra tự động, không gián đoạn vận hành.

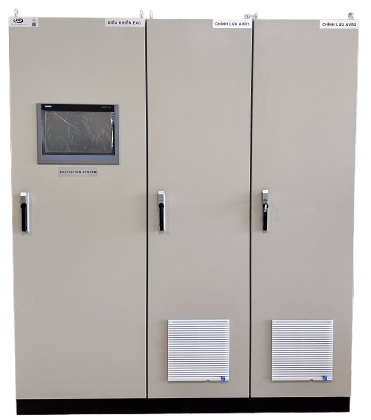

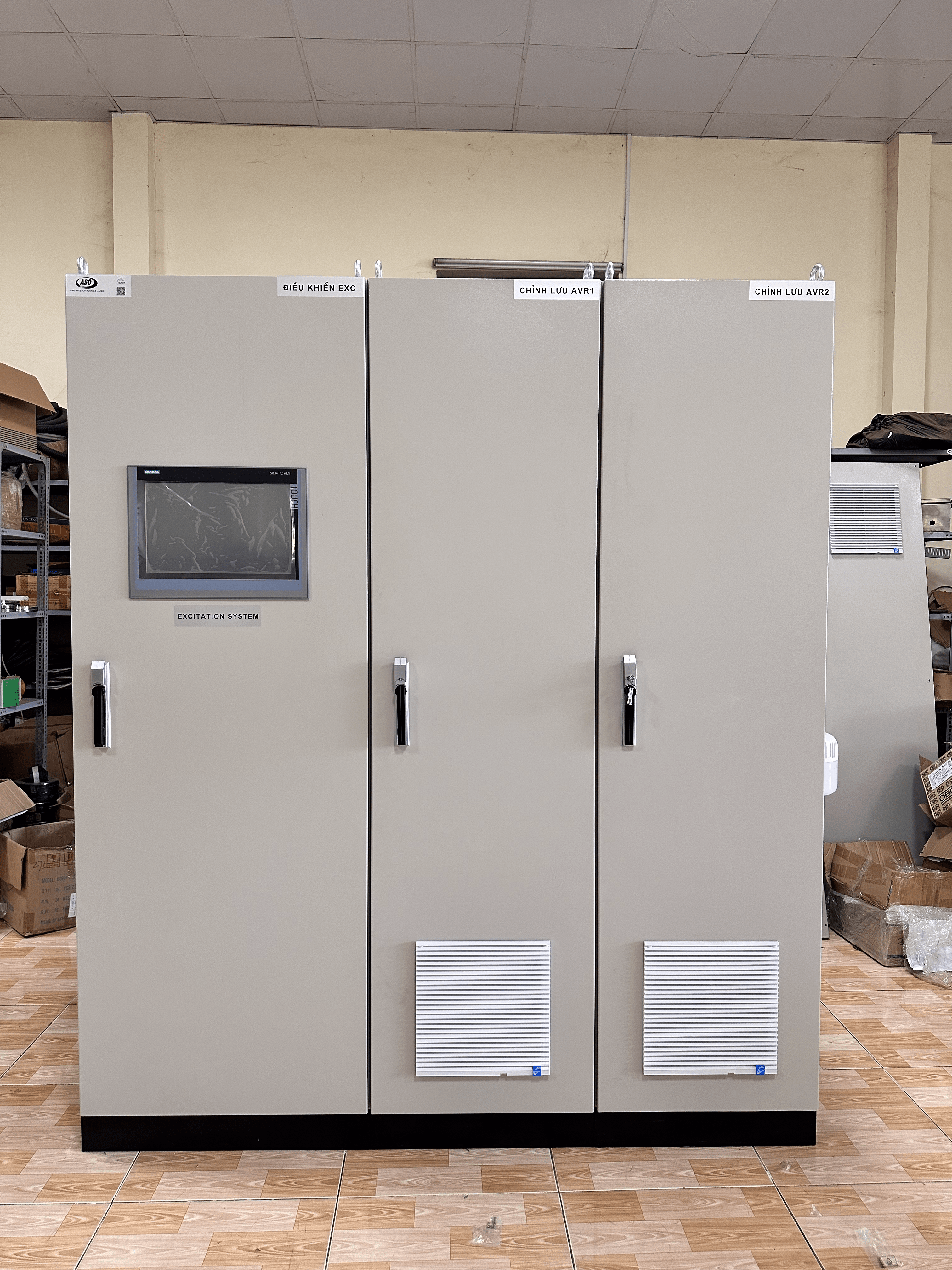

Hệ thống kích từ AGE100 được cấu thành từ nhiều thành phần chính bao gồm bộ điều khiển trung tâm, bộ chỉnh lưu thyristor, thiết bị khử kích thích, hệ thống mồi từ, các máy cắt AC, DC và thiết bị phụ trợ. Các thành phần này có thể được điều chỉnh linh hoạt theo yêu cầu của từng chế độ kích thích và nhu cầu của khách hàng nhằm đảm bảo giải pháp hoạt động tương thích.

• Bộ điều khiển trung tâm (CPU): Được cấu hình theo kênh đơn hoặc kênh đôi, mỗi kênh hoạt động độc lập trên nền tảng phần cứng Siemens. Bộ điều khiển thực hiện toàn bộ chức năng điều khiển như:
  • Thực hiện các thuật toán điều khiển và bảo vệ cho hệ thống kích từ.
  • Gửi tín hiệu setpoint đến các bộ AVR.
  • Phản hồi lệnh từ người vận hành hoặc khi có nhiễu lưới.
  • Giám sát đầu vào/ra để phản hồi thích hợp.
  • Duy trì giới hạn an toàn thông qua hệ thống bảo vệ.
  • Thông báo tới hệ thống SCADA khi có tình trạng bất thường.
  • Ngắt kích từ nếu xảy ra lỗi nghiêm trọng.
• Bộ biến đổi điện áp (AVR): Chuyển đổi dòng AC thành DC và cung cấp dòng điện trường cho máy phát đồng bộ, sử dụng công nghệ thyristor với các bộ tản nhiệt nhôm. Có nhiều mức dòng điện và cấu hình dự phòng để đáp ứng nhu cầu người dùng.
• Máy biến áp kích từ (ET): Hạ áp điện áp AC đầu vào từ máy phát đồng bộ xuống mức thích hợp cho bộ chỉnh lưu điện.
• Máy cắt AC, DC (ACFB, DCEB): Ngắt kích thích và đóng vai trò cô lập trong bảo trì và xử lý sự cố.
• Hệ thống mồi từ (KTM): Cung cấp nguồn DC từ bên ngoài khi từ dư trong máy phát quá thấp trong quá trình khởi động, duy trì cho đến khi máy phát có đủ từ thông để tự kích, sau đó ngắt tự động.
• Hệ thống khử từ (CRB): Bảo vệ hệ thống kích từ và cuộn dây từ trường khi xảy ra lỗi máy phát. Sử dụng điện trở tuyến tính/phi tuyến tính và công tắc phi tiếp điểm. Có nhiều mức dòng điện và cấu hình dự phòng phù hợp với yêu cầu.
• Thiết bị phụ trợ: Bao gồm aptomat, relay trung gian, hệ thống nguồn, đèn chiếu sáng, hệ thống gia nhiệt và mạch logic đi kèm.
